Проходка двухпутного тоннеля между станциями «Кунцевская» и «Давыдково» Большой кольцевой линии (БКЛ) метро завершена, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарев. «С помощью 10-метрового тоннелепроходческого комплекса за 4,5 месяца пройдено 1372 метра.
Машина вышла с опережением графика. Она прошла в условиях сложной гидрогеологии», – сказал Андрей Бочкарев. Начать просмотр ВОПРОСЫ #5 […]Проходка двухпутного тоннеля между станциями «Кунцевская» и «Давыдково» Большой кольцевой линии (БКЛ) метро завершена, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарев.
«С помощью 10-метрового тоннелепроходческого комплекса за 4,5 месяца пройдено 1372 метра. Машина вышла с опережением графика. Она прошла в условиях сложной гидрогеологии», – сказал Андрей Бочкарев.
Начать просмотр
ВОПРОСЫ #5
Большая кольцевая линия метро
Большая кольцевая линия Московского метрополитена – крупнейший в мире проект метростроения. Длина БКЛ составит 70 км с 31 станцией и тремя электродепо.
БКЛ может стать самой длинной кольцевой линией метро в мире, обогнав нынешнего «чемпиона» среди подземных колец – Вторую кольцевую линию Пекинского метро (57 км).
Первые идеи строительства БКЛ в Москве относятся к 1985 году. Но из-за недостатка ресурсов и других причин к реализации проекта не приступали в течение 25 лет. Решение начать строительство БКЛ принял мэр Москвы Сергей Собянин в 2011 году. Работы стартовали в ноябре того же года.
Большое кольцо соединит все радиальные ветки на расстоянии до 10 км от существующего кольца.
Со станций БКЛ можно будет сделать:
В ходе строительства БКЛ закладываются технические решения, которые позволят присоединить к ней новые радиусы метро:

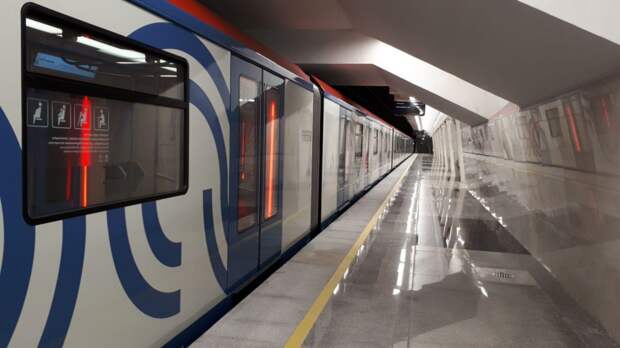

На БКЛ запущены 9 станций метро.

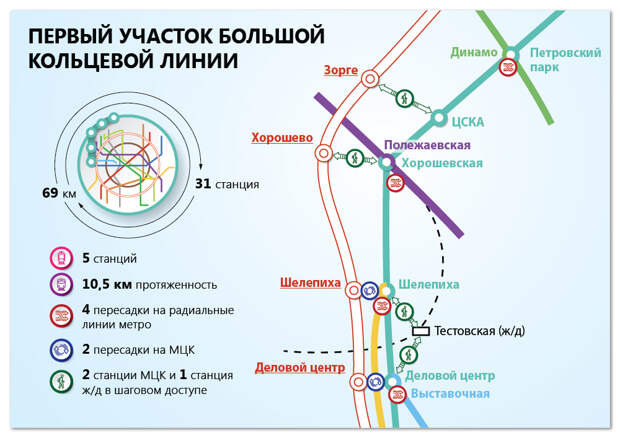

Первые пять станций открыли в феврале 2018 года: «Деловой центр», «Шелепиха», «Хорошёвская», «ЦСКА» и «Петровский парк». Длина участка – 10,5 км. Его запуск улучшил транспортную ситуацию в четырех районах столицы: Хорошевский, Аэропорт, Тимирязевский, Савёловский и в деловом центре «Москва-Сити».
В декабре 2018 года открылась «Савёловская», одна из самых глубоких и сложных в строительстве станций БКЛ: глубина заложения превышает 65 метров. Метро в шаговой доступности получили почти 240 тыс. жителей районов Беговой, Савёловский, Бутырский, Марьина Роща. Они могут без пересадок добраться от Савёловского вокзала до Новой Москвы (станция метро «Рассказовка»).

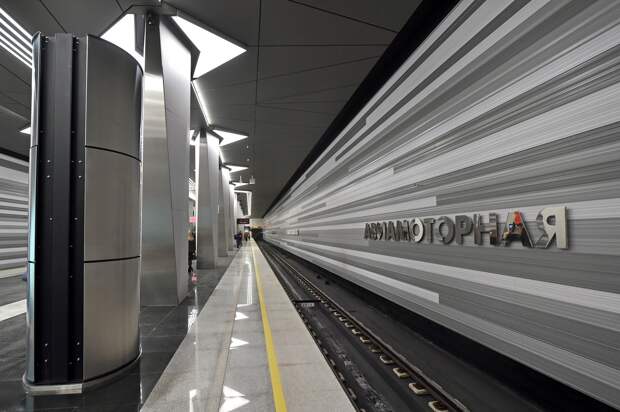

29 марта 2020 года открыли еще три станции БКЛ — «Авиамоторная», «Лефортово» и «Нижегородская». Пока не будет полностью готов восточный радиус Большого кольца, они будут работать в составе Некрасовской линии.
Работы по проектированию и строительству развернуты на всех участках БКЛ.
Замкнуть кольцо планируется к 2023 году.
Вибропути. Поезда ходят по плите, «подвешенной» на вибропружинах. Когда на платформу подъезжает состав, пути амортизируют. Применение этой технологии практически нейтрализует вибрационное воздействие на здания, находящиеся на поверхности.
Колонны дымоудаления. В случае экстренной ситуации они «вытянут» дым с платформы.
Противопожарные «шторы». Так, на станции метро «Петровский парк» они спрятаны на «балконах» у перехода на зеленую ветку. Шторы выдвигаются, если на станции возникнет пожар или задымление. Они сделаны из специальной ткани, и в случае нештатной ситуации смогут отсечь открытые источники огня и не допустить распространения дыма.
Заммэра отметил, что ТПМК Herrenkneht S-782 «Надежда» проложил тоннель под жилой застройкой, железнодорожными путями Смоленского направления РЖД и первым маршрутом Московских центральных диаметров (МЦД-1) в районе станции Кунцево-1.
Начать просмотр
ВОПРОСЫ #5
Московские центральные диаметры: «наземное» метро

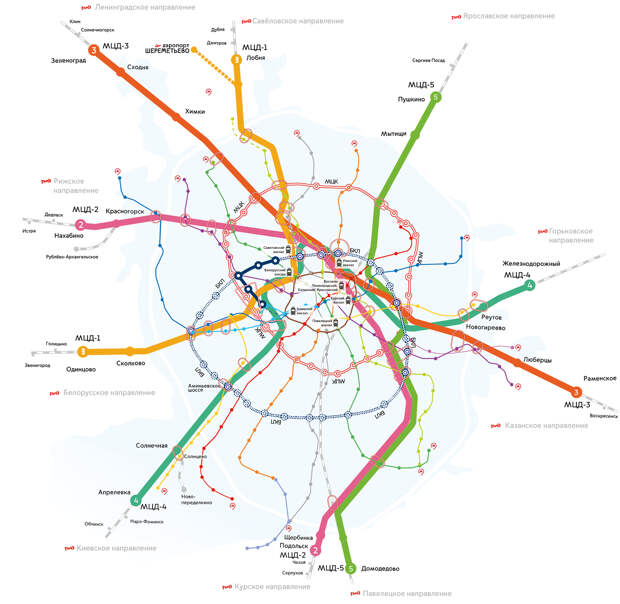

Крупнейший транспортный проект Москвы и Московской области — новое «наземное» метро, которое объединяет пригородные электрички и столичное метро.
- поезда из Подмосковья будут проезжать Москву насквозь
- график работы с 5:30 утра до 1:00 ночи
- интервал движения между поездами 5-6 минут в часы пик
- отсутствие дневного перерыва
- удобные платформы и комфортные поезда
- стоимость проезда как в метро и МЦК
- бесплатные пересадки на метро и МЦК в течение 90 минут
Поездами МЦД являются все электропоезда, которые курсируют по маршруту диаметров (кроме экспрессов). Пассажиров на МЦД-1 также перевозят поезда «Аэроэкспресс», следующие в аэропорт Шереметьево. На участке от Одинцово до Окружной оплата производится по тарифу МЦД, для поездки в аэропорт необходимо приобрести соответствующий билет.
Также по маршрутам МЦД-1 и МЦД-2 курсируют современные поезда «Иволга» российского производства. По техническим параметрам, уровню комфорта и экономической эффективности они соответствуют лучшим зарубежным аналогам, а по некоторым характеристикам превосходят их.
Их ключевые преимущества:
- Широкие двери ускоряют посадку/высадку пассажиров
- Плавный ход поезда и низкий уровень шума и вибрации при движении
- «Теплые» поручни
- Системы обеззараживания воздуха
- Предусмотрены крепления для велосипедов, USB-розетки для зарядки гаджетов, бесплатный Wi-Fi, информационное табло
- Адаптированы для маломобильных пассажиров — надежные крепления для колясок, просторные туалетные комнаты. Для слабовидящих пассажиров информационные таблички дублируются шрифтом Брайля
Благодаря новой тарифной системе, при поездках по Москве пассажиры будут ежедневно экономить на проезде до 50 процентов, пассажиры, приезжающие из Московской области в границах МЦД, до 75 процентов.
МЦД разделены на 3 тарифные зоны – «Центральная», «Пригород», «Дальняя».
Оплатить проезд можно картой «Тройка». Чтобы вы могли бесплатно сделать пересадку с метро на МЦД и наоборот, карту надо перекодировать в кассах или автоматах метро и железной дороги (Центральной пригородной пассажирской компании). Бесплатная пересадка действует в течение 90 минут.
Генеральный директор АО «Мосинжпроект» Юрий Кравцов добавил, что далее без демонтажа щит будет перемещен по лотку станции «Давыдково». Оттуда он проложит еще порядка 1,5 км тоннеля до переходной камеры, расположенной перед станцией «Аминьевское шоссе».
Начать просмотр
ВОПРОСЫ #6
Как строят тоннели метро и что такое ТПМК

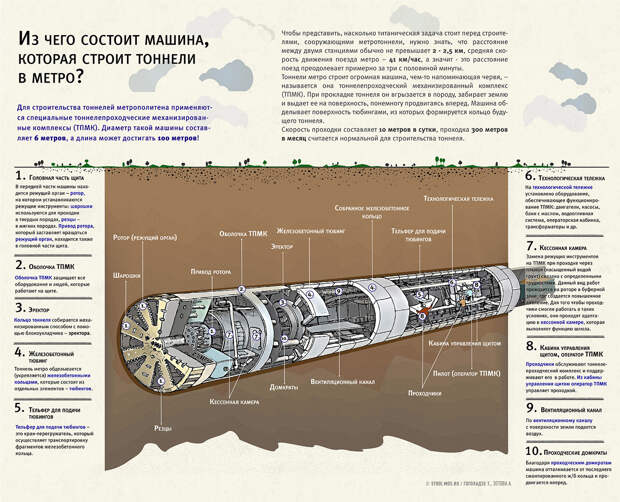

Тоннелепроходческий механизированный комплекс (также тоннелепроходческий щит, ТПМК) – машина для строительства тоннелей метро.
В 1930-е годы первые станции столичной подземки строились вручную: киркой и лопатой. Сегодня в арсенале метростроителей – передовые технологии. Для прокладки тоннелей используют автоматизированную сверхпрочную конструкцию под названием «проходческий щит». Ее можно сравнить со «стальным червем», который сверлит путь в толще породы, оставляя за собой готовый тоннель.
По легенде, изобретатель первого в мире проходческого щита англичанин Марк Брунель действительно придумал такую конструкцию после того, как во время службы во флоте пригляделся к «работе» корабельного червя. Он заметил, что голова моллюска покрыта жесткой раковиной, с помощью зазубренных краев которой червь буравил дерево, оставляя за собой на стенках хода гладкий защитный слой извести.

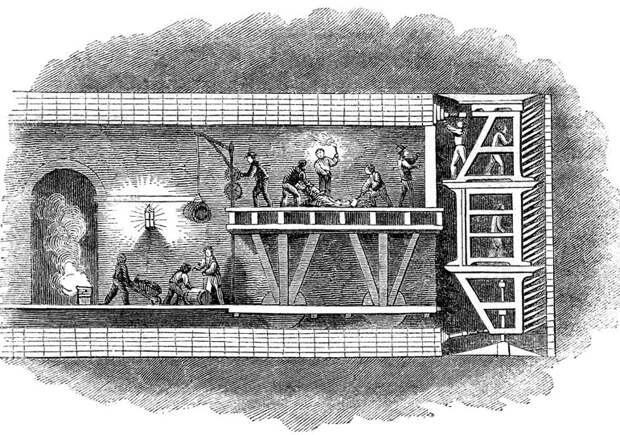

Идея машины оформилась в конструкцию в 1817 году, когда русский император Александр I обратился к Брунелю с просьбой спроектировать тоннель под Невой в Санкт-Петербурге. Правда, в России инженеру поработать не удалось – император решил возвести в намеченном месте мост. Однако в 1818 году первый щит Брунеля был запатентован, а в 1825-м с его помощью началось строительство тоннеля под Темзой.
В нашей стране проходческий щит впервые использовали в 1934 году для проходки сложного участка первой очереди московского метро между Театральной площадью и Лубянкой. А при строительстве второй очереди столичной подземки на трассах одновременно работало уже 42 щита – рекорд по объему используемой техники.
Московские строители первыми в мире с помощью тоннелепроходческих щитов стали прокладывать наклонные тоннели для эскалаторных зон. По заказу Мосметростроя канадская фирма Lovat разработала и изготовила ТПМК с наружным диаметром 11 метров. Именно с его использованием столичные метростроевцы впервые совершили щитовую проходку тоннеля для эскалаторов. Это произошло на станции «Марьина роща» Люблинско-Дмитровской линии метро.
Тоннели строятся в самых сложных инженерно-геологических условиях, и современные щиты рассчитаны на проходку в различных грунтах, в том числе в неустойчивых. Комплексы работают в два цикла: сначала разрабатывают грунт, затем возводят обделку, производя монтаж блоков. Средняя скорость проходки щитов сегодня составляет 250-300 метров в месяц.
Тоннелепроходческий комплекс – это целый завод по переработке грунта. В Москве всегда строили метро щитами диаметром 6 метров, теперь проходка ведется и 10-метровыми машинами-гигантами.
Щиты – «десятки» используют при строительстве двухпутных тоннелей, где в одном тоннеле проходят пути встречных направлений, а платформы находятся по бокам.
Для обслуживания и эксплуатации одного большого щита требуется меньше оборудования для вывоза грунта, сокращается и количество сопутствующей инфраструктуры – это освещение, вентиляция, подвоз тюбингов.

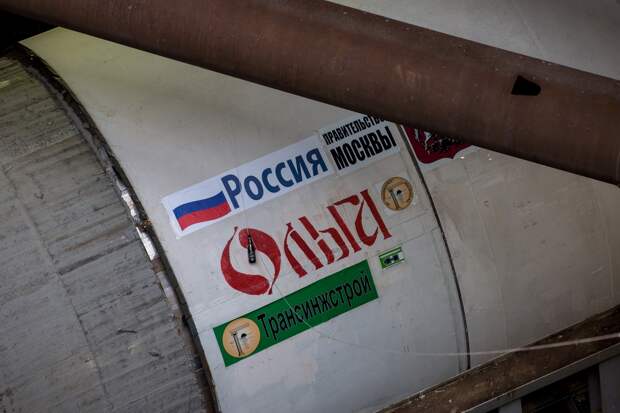

Метростроители называют проходческие щиты женскими именами. Этот обычай появился благодаря Ричарду Ловату, основателю и владельцу известной канадской фирмы LOVAT, выпускающей ТПМК. Он решил, что все щиты компании должны носить женские имена в честь покровительницы подземных работ святой Барбары. Традиция распространилась и на машины других производителей. Сегодня московское метро строят «Татьяна», «Лилия», «Ольга», «Любовь», «Полина», «Софья», «Наталья»…

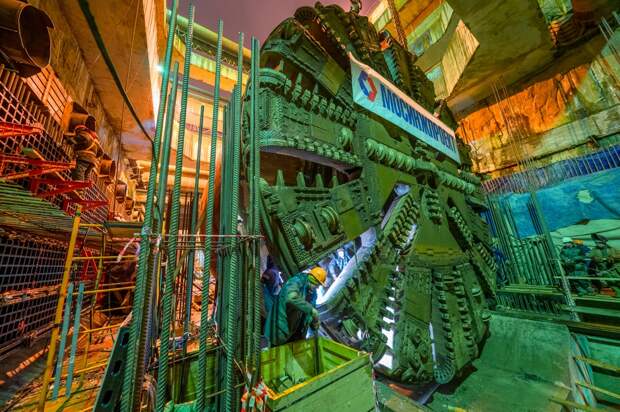

«Для сокращения сроков монтажа ТПМК укрупненная сборка технологических телег производилась на поверхности. После этого элементы щита в собранном виде опускались в котлован при помощи крана грузоподъемностью 750 тонн», – отметил Кравцов.
«Надежда» в метро: монтаж щита-гиганта на станции «Кунцевская» БКЛ
Он пояснил, что сейчас на всех станциях западного участка БКЛ полностью завершено устройство ограждающих конструкций котлованов и разработка грунта, ведется сооружение основных конструкций станционных комплексов.
Всего на Большом кольце метро проходку ведут четыре щита-гиганта. Помимо ТПМК «Надежда», на западе БКЛ работает комплекс «Лилия», который ранее соорудил первый двухпутный тоннель на кольце от «Карамышевской» до «Мнёвников». Сейчас он строит перегон между станциями «Мнёвники» и «Кунцевская».
На востоке Большого кольца 10-метровый щит «Виктория» ведет проходку от «Текстильщиков» в сторону «Печатников».
ТПМК «Победа» прокладывает тоннель с переходной камерой между «Кленовым бульваром» и «Каширской».
